تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZT
إصدار الشهادات: CE, ISO, RoHS
رقم الموديل: ZT-HXJ4411-02R
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD5150-5300/SET
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 15-30 يوما
شروط الدفع: T/T
القدرة على العرض: 100SET/شهر
اسم المنتج: |
آلة لحام أوتوماتيكية |
نطاق التشغيل: |
X400*Y:400*Z100mm |
المكونات الأساسية: |
PLC ، المحرك |
الجهد: |
تيار متردد 110~230 فولت |
حاضِر: |
5A |
حزمة النقل: |
صندوق خشبي |
المواصفات: |
100*78*85سم |
الأصل: |
شنتشن ، قوانغدونغ ، الصين |
قطر سلك اللحام: |
0.50608، 1.01.2ملم |
مصدر الهواء: |
0.4-0.6MPa |
نطاق الحرارة: |
200-480 درجة مئوية |
دقة التكرار: |
± 0.02 مم |
اسم المنتج: |
آلة لحام أوتوماتيكية |
نطاق التشغيل: |
X400*Y:400*Z100mm |
المكونات الأساسية: |
PLC ، المحرك |
الجهد: |
تيار متردد 110~230 فولت |
حاضِر: |
5A |
حزمة النقل: |
صندوق خشبي |
المواصفات: |
100*78*85سم |
الأصل: |
شنتشن ، قوانغدونغ ، الصين |
قطر سلك اللحام: |
0.50608، 1.01.2ملم |
مصدر الهواء: |
0.4-0.6MPa |
نطاق الحرارة: |
200-480 درجة مئوية |
دقة التكرار: |
± 0.02 مم |

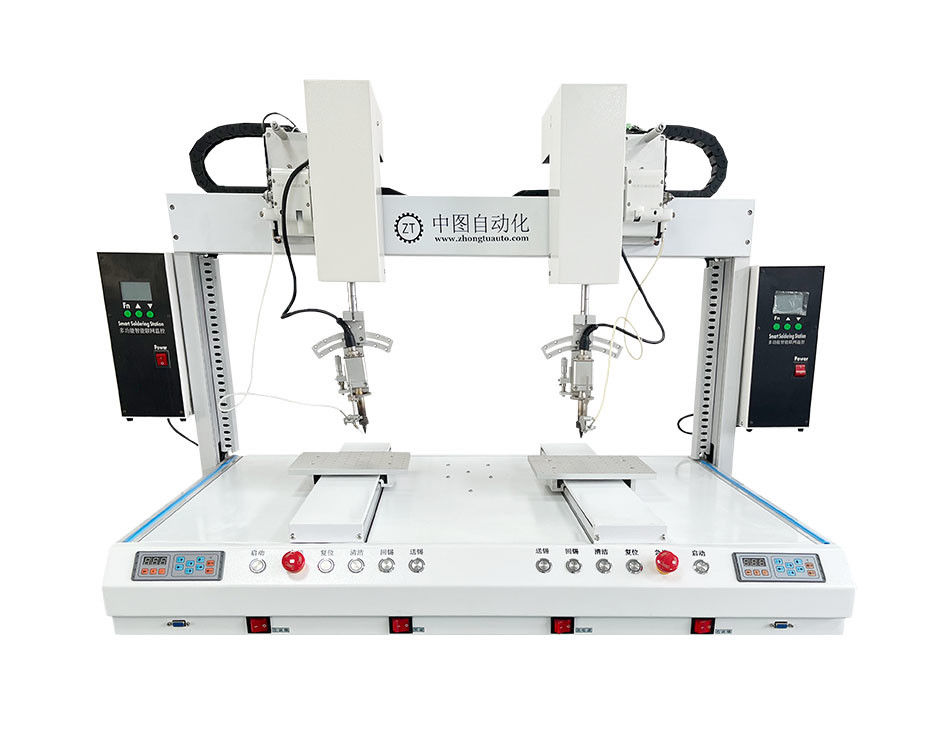

معدات اللحام الروبوتية المتقدمة ذات الرأس المزدوج والمنصة المزدوجة للصناعة السيارية
1نظرة عامة على العمليات
آلة اللحام التلقائي ينظم في المقام الأول حركة الجهاز عن طريق البرنامج، مما يتيح لها لحام وفقا للمسار المحدد مسبقا والمعايير.,آلية تغذية القصدير التلقائية داخل نظام اللحام تقوم بتوزيع سلك اللحام بدقة إلى موقع اللحام المحدد ، مع الالتزام بالمعايير المحددة.نظام التحكم في درجة الحرارة يضمن أن حافة حديد اللحام تحافظ على درجة حرارة مثالية، وبالتالي ضمان جودة وفعالية لحام.
2المكونات الأساسية
يتكون نظام اللحام من المكونات التالية:
تم تصميم آلية تغذية القصدير التلقائية للسيطرة بدقة على سرعة وكمية تغذية القصدير ، وبالتالي ضمان اتساق كل تغذية ومنع الإفراط أو نقص التغذية.
جهاز التحكم في درجة الحرارة والجسم الساخن مسؤولون عن تسخين رأس لحام الحديد إلى درجة حرارة لحام مثالية.نظام التحكم في درجة الحرارة قادر على مراقبة وتنظيم درجة الحرارة في الوقت الحقيقي، وبالتالي ضمان استقرار درجة الحرارة ومنعها من تجاوز النطاق الأمثل، مما قد يضعف جودة لحام.
تلامس رأس الحديد اللحام مباشرة مع اللحام، مما ينقل الحرارة إلى السلك ويجعله يذوب، وبالتالي يشكل مفصل اللحام مع اللحام.المواد وشكل طاولة الحديد اللحامية تؤثر على جودة اللحام، وتتطلب مهام اللحام المختلفة اختيار رأس حديد اللحام المناسب.
يتكون الذراع الميكانيكية عادةً من العديد من المفاصل والحواف ، مما يتيح حركة ثلاثية الأبعاد المرنة وتحديد موقع حافة حديد اللحام بدقة في موقع اللحام المطلوب.دقة وسرعة حركات ذراع الروبوت تؤثر مباشرة على كفاءة ونوعية عمليات آلة اللحام.
3خصائص المنتج
الجهاز قادر على لحام دقة عالية.
يسمح دمج نظام تحكم تحرك متقدم وأجهزة استشعار دقيقة للجهاز بتحقيق دقة تحديد المواقع على مستوى الميكرون ،تسهيل التسليم الدقيق لسلك اللحام إلى الموقع المحدد وضمان دقة كل من الموقف والأبعاد.
معايير المنتج:
|
الاسم:
|
الروبوت الآلي لحام
|
مكان المنشأ:
|
شنتشن، الصين
|
|
|
الصناعات المطبقة:
|
مصنع التصنيع،SMT،DIP
|
نقاط البيع الرئيسية:
|
أوتوماتيكي
|
|
|
الفيديو الخارجي للتفتيش
|
تم توفيرها
|
الوزن (كغ):
|
85 كجم
|
|
|
نوع التسويق:
|
المنتج الجديد 2024
|
الجهد:
|
220/110 فولت 50~60 هرتز
|
|
|
فترة الضمان:
|
1 نعم
|
الأبعاد:
|
1000*750*850mm
|
|
|
ضمان المكونات الأساسية:
|
3 سنوات
|
سلك اللحام:
|
0سلك لحام من 6 إلى 1.5 ملم
|
|
|
المكونات الأساسية:
|
PLC
|
دقة الحرارة
|
±3 درجة
|
|
|
الطاقة:
|
680 واط
|
سرعة تغذية اللحام
|
1~50mm/s
|
|
|
التيار:
|
5A
|
التكرار الدقيق
|
± 0.02 ملم
|
|
|
النموذج
|
ZT-HXJ041R
|
ZT-HXJ441-R
|
ZT-HXJ4411-02
|
ZT-HXJ4411-02R
|
الأجهزةالتخصيص
|
|
قوة اللحام
|
200 واط
|
200/400واط 600واط
|
200/400 واط
|
200/400/600 واط
|
الحاجة
|
|
نطاق درجة حرارة التدفئة
|
0-550 درجة مئوية
|
||||
|
رقم محور الجهاز
|
4 محور
|
4 محور
|
4 محور
|
5 محور
|
السرعة الحركة القصوى
|
|
محور إكس
|
400ملم
|
400ملم
|
400ملم
|
400 ملم/2X
|
600ملم/ثانية
|
|
محور Y
|
300ملم
|
300mm/2Y
|
300mm/2Y
|
300mm/2Y
|
600ملم/ثانية
|
|
محور Z
|
100ملم
|
100ملم
|
100ملم
|
100ملم
|
400ملم/ثانية
|
|
المحور R
|
360 درجة
|
360 درجة
|
0
|
360 درجة
|
± 0.05 درجة خطأ
|
|
أخطاء درجة الحرارة
|
± 2 درجة
|
||||
|
قطر أسلاك القصدير
|
φ0.6mm-1.5mm
|
||||
|
سعة الملف التعليمي
|
256MB، حتى 999 ملف، ملف واحد حتى 1000 نقطة
|
||||
|
ضغط الهواء
|
4-5kg/cm2
|
||||
|
الوزن ((كغ)
|
58 كجم
|
68 كجم
|
75 كجم
|
85 كجم
|
مخصصة
|
|
الحجم ((ملم)
|
600*750*850
|
800*750*850
|
850*750*850
|
1000*750*850
|
على الطلب
|
خدماتنا:
|
ما قبل البيع
|
للبيع |
بعد البيع |
|
1مقدمة المنتج
2الاتصالات التقنية 3خدمة الاستشارات عن بعد
|
1أظهر المنتج
2أوضح بالتفصيل كيفية استخدام المنتج 3أجب على الأسئلة التي طرحها العملاء |
1خدمة فيديو دعم
2المعدات بأكملها مضمونة لمدة سنة واحدة
3.أجزاء القيادة / المحرك / التحكم مضمونة لمدة 3 سنوات
|
1من نحن؟
نحن مقرها في قوانغدونغ، الصين، بدءا من عام 2015، هناك ما مجموعه حوالي 50-200 شخص في مكتبنا.
2كيف نضمن الجودة؟
دائما عينة ما قبل الإنتاج قبل الإنتاج الضخم دائما التفتيش النهائي قبل الشحن
3ماذا يمكنك شراء منا؟
آلة لحام، آلة لحام دقيق، جهاز إعطاء الغراء، آلة المسامير
4لماذا يجب أن تشتري منا وليس من الموردين الآخرين؟
مع الخدمة المهنية للغاية والمهارة لتوفير أعلى أداء ولكن السلع بأسعار تنافسية، نجاح العميل هو نجاحنا.
5ما هي الخدمات التي يمكننا تقديمها؟
شروط التسليم المقبولة: FOB،CIF،EXW،FCA،CPT؛ عملة الدفع المقبولة:USD،EUR،HKD،CNY؛ نوع الدفع المقبول: T/T،PayPal،Cash؛
6.ما هو ضمانك للمنتج؟ كيف تنفذه؟
نحن نقدم ضمان 1 سنة للجهاز و 3 سنوات ضمان للوحة الرئيسية.
7.هل يمكنني شراء عينات منك؟
أنت مرحب بك لوضع طلب عينة لاختبار جودتنا العالية وخدماتنا
8.هل أنت مجرد شركة تجارية أم مصنع؟
نحن مصنعون محترفون لآلات الأتمتة منذ عام 2015.
