تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZT
إصدار الشهادات: CE, ISO, RoHS
رقم الموديل: زت-HXJ4411-02
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 3600-3800/SET
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 15-25 يوم
القدرة على العرض: 100SET/شهر
اسم المنتج: |
آلة لحام أوتوماتيكية |
التطبيق: |
صناعة الكهرباء والإلكترونيات، صناعة الإضاءة، صناعة السيارات |
الفيديو الخروج التفتيش: |
تم توفيرها |
تقرير اختبار الآلة: |
تم توفيرها |
المكونات الأساسية: |
PLC ، المحرك |
الجهد: |
تيار متردد 110~230 فولت |
حاضِر: |
5A |
حزمة النقل: |
صندوق خشبي |
المواصفات: |
100*78*85سم |
العلامة التجارية: |
ZT |
الأصل: |
شنتشن ، قوانغدونغ ، الصين |
القدرة على العرض: |
1000 |
النموذج رقم: |
زت-HXJ4411-02 |
اسم المنتج: |
آلة لحام أوتوماتيكية |
التطبيق: |
صناعة الكهرباء والإلكترونيات، صناعة الإضاءة، صناعة السيارات |
الفيديو الخروج التفتيش: |
تم توفيرها |
تقرير اختبار الآلة: |
تم توفيرها |
المكونات الأساسية: |
PLC ، المحرك |
الجهد: |
تيار متردد 110~230 فولت |
حاضِر: |
5A |
حزمة النقل: |
صندوق خشبي |
المواصفات: |
100*78*85سم |
العلامة التجارية: |
ZT |
الأصل: |
شنتشن ، قوانغدونغ ، الصين |
القدرة على العرض: |
1000 |
النموذج رقم: |
زت-HXJ4411-02 |

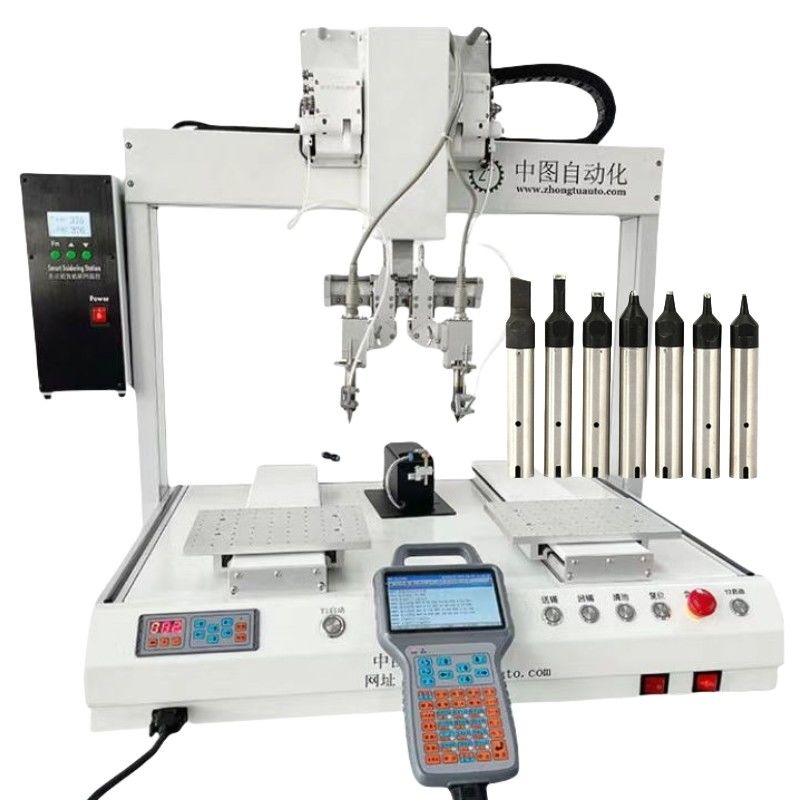

مصنعي المصنع آلة اللحام الآلي لخط إنتاج تجميع PCB
معايير المنتج:
|
الاسم:
|
الروبوت الآلي لحام
|
مكان المنشأ:
|
شنتشن، الصين
|
|
|
الصناعات المطبقة:
|
مصنع التصنيع ، SMT ، DIP
|
نقاط البيع الرئيسية:
|
أوتوماتيكي
|
|
|
الفيديو الخارجي للتفتيش
|
تم توفيرها
|
الوزن (كغ):
|
85 كجم
|
|
|
نوع التسويق:
|
المنتج الجديد 2024
|
الجهد:
|
220/110 فولت 50~60 هرتز
|
|
|
فترة الضمان:
|
1 نعم
|
الأبعاد:
|
1000*750*850mm
|
|
|
ضمان المكونات الأساسية:
|
3 سنوات
|
سلك اللحام:
|
0سلك لحام من 6 إلى 1.5 ملم
|
|
|
المكونات الأساسية:
|
PLC
|
دقة الحرارة
|
±3 درجة
|
|
|
الطاقة:
|
680 واط
|
سرعة تغذية اللحام
|
1~50mm/s
|
|
|
التيار:
|
5A
|
التكرار الدقيق
|
± 0.02 ملم
|
|
|
النموذج
|
ZT-HXJ041R
|
ZT-HXJ441-R
|
ZT-HXJ4411-02
|
ZT-HXJ4411-02R
|
الأجهزةالتخصيص
|
|
قوة اللحام
|
200 واط
|
200/400واط 600واط
|
200/400 واط
|
200/400/600 واط
|
الحاجة
|
|
نطاق درجة حرارة التدفئة
|
0-550 درجة مئوية
|
||||
|
رقم محور الجهاز
|
4 محور
|
4 محور
|
4 محور
|
5 محور
|
السرعة الحركة القصوى
|
|
محور إكس
|
400ملم
|
400ملم
|
400ملم
|
400 ملم/2X
|
600ملم/ثانية
|
|
محور Y
|
300ملم
|
300mm/2Y
|
300mm/2Y
|
300mm/2Y
|
600ملم/ثانية
|
|
محور Z
|
100ملم
|
100ملم
|
100ملم
|
100ملم
|
400ملم/ثانية
|
|
المحور R
|
360 درجة
|
360 درجة
|
0
|
360 درجة
|
± 0.05 درجة خطأ
|
|
أخطاء درجة الحرارة
|
± 2 درجة
|
||||
|
قطر أسلاك القصدير
|
φ0.6mm-1.5mm
|
||||
|
سعة الملف التعليمي
|
256MB، حتى 999 ملف، ملف واحد حتى 1000 نقطة
|
||||
|
ضغط الهواء
|
4-5kg/cm2
|
||||
|
الوزن ((كغ)
|
58 كجم
|
68 كجم
|
75 كجم
|
85 كجم
|
مخصصة
|
|
الحجم ((ملم)
|
600*750*850
|
800*750*850
|
850*750*850
|
1000*750*850
|
على الطلب
|
لمحة عامة عن المنتج:
آلة اللحام التلقائي هي معدات لحام ذاتية التشغيل للغاية ، والتي يمكن أن تستكمل بدقة وكفاءة عمل اللحام للمكونات الإلكترونية المختلفة.تستخدم المعدات نظام التحكم المتقدم والهيكل الميكانيكي الدقيق، والتي يمكن أن تحقق عالية الجودة وارتفاع استقرار لحام مفاصل الحام، وتحسين بكثير كفاءة الإنتاج وجودة المنتج، وخفض تكاليف العمالة وأخطاء الحام،ويستخدم على نطاق واسع في التصنيع الإلكتروني، معدات الاتصالات، الإلكترونيات السيارات، المعدات الطبية وغيرها من الصناعات.
الصور التفصيلية
1كيف يعمل
آلة اللحام التلقائية تتحكم بشكل رئيسي في حركة الجهاز من خلال البرنامج، بحيث يمكن لحام وفقا للمسار المحدد مسبقا والمعايير.آلية تغذية القصدير التلقائية في نظام اللحام سوف تنقل بدقة سلك اللحام إلى موقف اللحام وفقا للمعلمات المحددة، ونظام التحكم في درجة الحرارة يضمن أن يتم الحفاظ على رأس حديد اللحام في درجة حرارة مناسبة لضمان جودة وتأثير اللحام.
2المكونات الأساسية
• نظام اللحام:
• آلية تغذية القصدير التلقائية: يمكنها التحكم بدقة في سرعة وكمية تغذية القصدير لضمان اتساق كل تغذية للقصدير وتجنب حالة وجود الكثير أو القليل من القصدير.
• نظام التحكم في درجة الحرارة، جسم التسخين: مسؤول عن تسخين رأس لحام الحديد، بحيث يصل إلى درجة حرارة لحام مناسبة.نظام التحكم في درجة الحرارة يمكن مراقبة والتحكم في درجة الحرارة في الوقت الحقيقي، ضمان استقرار درجة الحرارة، ومنع نوعية اللحام من أن تتأثر بدرجة حرارة عالية جدا أو منخفضة جدا.
• رأس الحديد اللحام: في الاتصال المباشر مع اللحام، يتم نقل الحرارة إلى سلك اللحام، بحيث يمكن أن يذوب وتشكل مرفق اللحام مع اللحام.المواد وشكل رأس حديد اللحام سوف تؤثر على تأثير ونوعية اللحام، ومهام لحام مختلفة تحتاج إلى اختيار رأس حديد اللحام المناسب.
• الذراع الروبوتية: عادة ما تتكون من العديد من المفاصل والحواف ، قادرة على الحركة المرنة في الفضاء ثلاثي الأبعاد ، ونقل ذراع اللحام بدقة إلى موقع اللحام.تحديد دقة حركة وسرعة ذراع الروبوت كفاءة العمل وجودة لحام آلة اللحام.
3خصائص المنتج
• لحام دقة عالية
• مع نظام التحكم في الحركة المتطورة والمستشعر الدقيق، فإنه يمكن أن تحقق دقة تحديد الموقع على مستوى الميكرون، بإرسال سلك اللحام بدقة إلى الموقف المحدد،وضمان موقع ودقة الأبعاد من مفصل اللحام.
• التحكم بدقة عالية في نظام التحكم في درجة الحرارة يبقي درجة حرارة اللحام ضمن نطاق تقلب صغير جدا لتجنب عيوب اللحام الناجمة عن تغيرات درجة الحرارة،مثل اللحام الافتراضي، فقدان اللحام، الخ
• إنتاج فعال
• سرعة اللحام السريعة، مقارنة باللحام اليدوي، يمكنها إتمام عدد كبير من مهام اللحام في وقت قصير.متوسط سرعة اللحام لبعض آلات اللحام الآلية يمكن أن تصل إلى 60-120 سم في الدقيقة، والتي هي أعلى بكثير من سرعة لحام يدوي.
• يمكن أن تعمل باستمرار لمدة 24 ساعة ، دون أن يتأثر بالتعب والراحة وعوامل أخرى ، مما يحسن بكثير من كفاءة الإنتاج لتلبية احتياجات الإنتاج على نطاق واسع.
• التنوع
• دعم مجموعة متنوعة من طرق اللحام ، مثل اللحام الموقع ، اللحام السحب (اللحام السحب) ، اللحام المستدير ، اللحام المستقيم ، اللحام المحور ، إلخ.لتلبية احتياجات اللحام من أنواع وأشكال مختلفة من اللحام.
• مع وظيفة التنظيف التلقائي ، يمكن تنظيف رأس لحام الحديد بانتظام ، والحفاظ على تنظيف رأس لحام الحديد ، والحد من تراكم الخامات من القصدير ،وبالتالي تحسين جودة الصلان والاستقرار، وتطويل عمر خدمة رأس الحديد اللحام.
• سهلة التشغيل
• عادة ما تكون مجهزة بواجهة إنسانية آلية بديهية ، واجهة تشغيل ودية ، يمكن للمشغلين تعيين معايير اللحام بسهولة ،تعديل الإجراءات ومراقبة حالة تشغيل المعدات من خلال الشاشة أو أزرار اللمس.
• البرمجة البسيطة، بعض أجهزة اللحام تدعم البرمجة الرسومية، يمكن للمشغل إنشاء إجراءات اللحام بسرعة عن طريق السحب والرسم وغيرها من الطرق،بدون معرفة برمجة معقدة.
• المرونة والقدرة على التكيف
• يمكن تعديلها بسرعة وتبديلها وفقًا لأجزاء اللحام المختلفة واحتياجات الإنتاج. من خلال تغيير المشابك المختلفة وأطراف اللحام، وكذلك ضبط معايير البرنامج،من الممكن التكيف مع مهمة لحام من أحجام مختلفة، الأشكال والمواد.
• Can be integrated with other automation equipment and production lines to achieve seamless connection of automated production processes and improve the efficiency and automation of the entire production system.
4نطاق التطبيق
يتم استخدام آلة اللحام التلقائي على نطاق واسع في الإلكترونيات والأجهزة الكهربائية والاتصالات والسيارات والطيران والفضاء وغيرها من الصناعات، مناسبة لجميع أنواع المكونات الإلكترونية،لوحات الدوائرالحوائط والأسلاك والكابلات والمتصلات وغيرها من السلع
• صناعة الإلكترونيات: لحام اللوحات الأم والشاشات والبطاريات والمكونات الأخرى للهواتف المحمولة وأجهزة الكمبيوتر والأجهزة اللوحية وغيرها من المنتجات الإلكترونية.لحام منتجات أشباه الموصلات مثل LSI، IC، IC الهجينة، CSP، BGA، الخ
• صناعة الأجهزة المنزلية: لحام ألواح الدوائر والأسلاك التي تربط الأجهزة المنزلية مثل أجهزة التلفزيون والغسالات والثلاجات ومكيفات الهواء.
• صناعة السيارات: لحام المكونات الإلكترونية للسيارات، وتوصيلات الأسلاك للسيارات، وأنظمة تحكم المحرك، إلخ.
• صناعة الإضاءة: لحام لقطرات مصابيح LED ، أحزمة مصابيح ، مصابيح ، الخ.
خدماتنا:|
ما قبل البيع
|
للبيع |
بعد البيع |
|
1مقدمة المنتج
2الاتصالات التقنية 3خدمة الاستشارات عن بعد
|
1أظهر المنتج
2أوضح بالتفصيل كيفية استخدام المنتج 3أجب على الأسئلة التي طرحها العملاء |
1خدمة فيديو دعم
2المعدات بأكملها مضمونة لمدة سنة واحدة
3.أجزاء القيادة / المحرك / التحكم مضمونة لمدة 3سنوات.
|
1من نحن؟
نحن مقرها في قوانغدونغ، الصين، بدءا من عام 2015، هناك ما مجموعه حوالي 11-50 شخص في مكتبنا.
2كيف نضمن الجودة؟
دائما عينة ما قبل الإنتاج قبل الإنتاج الضخم دائما التفتيش النهائي قبل الشحن
3ماذا يمكنك شراء منا؟
آلة لحام، آلة لحام دقيق، جهاز إعطاء الغراء، آلة المسامير
4لماذا يجب أن تشتري منا وليس من الموردين الآخرين؟
مع الخدمة المهنية للغاية والمهارة لتوفير أعلى أداء ولكن السلع بأسعار تنافسية، نجاح العميل هو نجاحنا.
5ما هي الخدمات التي يمكننا تقديمها؟
شروط التسليم المقبولة: FOB،CIF،EXW،FCA،CPT؛ عملة الدفع المقبولة:USD،EUR،HKD،CNY؛ نوع الدفع المقبول: T/T،PayPal،Cash؛
6.ما هو ضمانك للمنتج؟ كيف تنفذه؟
نحن نقدم ضمان 1 سنة للجهاز و 3 سنوات ضمان للوحة الرئيسية.
7.هل يمكنني شراء عينات منك؟
أنت مرحب بك لوضع طلب عينة لاختبار جودتنا العالية وخدماتنا
8.هل أنت مجرد شركة تجارية أم مصنع؟
نحن مصنعون محترفون لآلات الأتمتة منذ عام 2015.
