نصف أوتوماتيكية المكونات الإلكترونية آلة لحام الأسلاك لوحة LCD آلة لحام

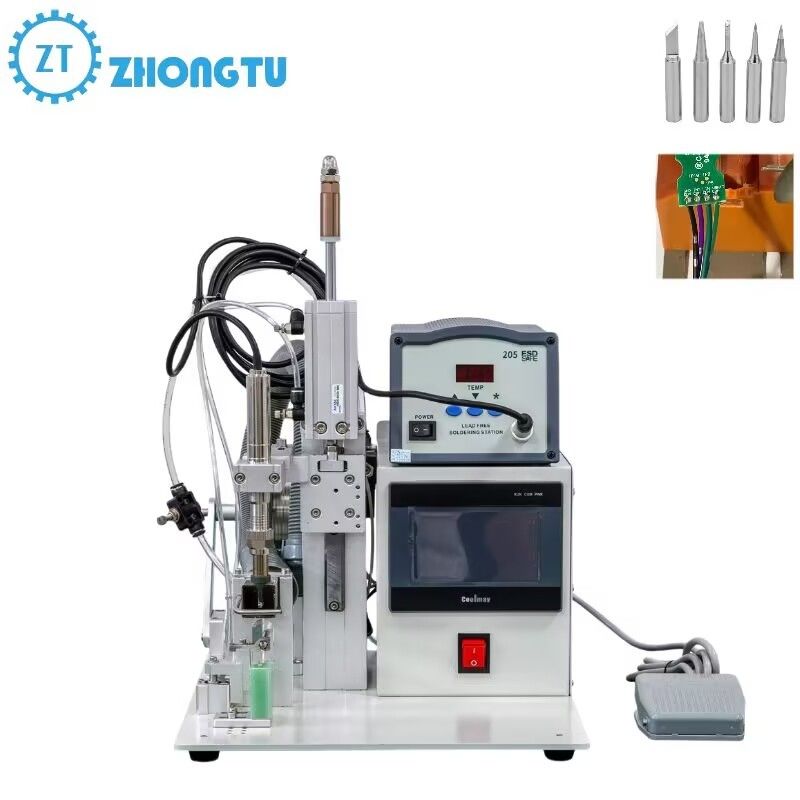

آلة لحام أسلاك المكونات الإلكترونية شبه الأوتوماتيكية، آلة لحام شاشة LCD

1. الهيكل الأساسي ومبدأ العمل

• النظام الميكانيكي:
  • يتكون من ذراع روبوت متعدد المحاور (عادةً 3-5 محاور) لتحديد المواقع بدقة X/Y/Z، بالإضافة إلى حامل مكواة اللحام ومغذي اللحام.
  • طاولة عمل قابلة للتعديل لاستيعاب أحجام وزوايا مختلفة للوحة PCB.
• نظام التحكم الكهربائي:
  • يستخدم معالجًا دقيقًا أو PLC (وحدة تحكم منطقية قابلة للبرمجة) لإدارة الحركة ودرجة الحرارة وتغذية اللحام بناءً على معلمات محددة مسبقًا.
• واجهة الإنسان والآلة (HMI):
  • شاشة تعمل باللمس أو لوحة مفاتيح لإدخال إحداثيات اللحام، وتحرير البرامج، وضبط المعلمات (مثل درجة الحرارة، وطول اللحام، ووقت التوقف).

2. الميزات الوظيفية الرئيسية

• إدخال الإحداثيات ووضع التدريس:
  • يسمح بالإدخال اليدوي المباشر لنقاط اللحام (إحداثيات X/Y/Z) أو "التدريس" عن طريق تحريك الروبوت إلى كل موضع، والذي تسجله الآلة للتكرار.
  • يدعم استيراد ملفات CAD (مثل DXF) للحام الدفعات لتصميمات PCB المصممة مسبقًا.
• آلية تغذية اللحام:
  • موزع سلك لحام أوتوماتيكي يعمل بالمحرك، يتم تشغيله بواسطة دواسة القدم أو البرنامج، ويوزع أطوالًا دقيقة (مثل 0.5–5 مم) بدقة ±0.1 مم.
• التحكم في درجة الحرارة:
  • مكواة لحام يتم التحكم فيها بواسطة PID مع استقرار درجة حرارة الطرف في حدود ±1–5 درجة مئوية، قابلة للتعديل من 200–450 درجة مئوية لتناسب اللحام بالرصاص/الخالي من الرصاص.
• أوضاع اللحام:
  • اللحام النقطي: اللحام المستهدف في نقاط محددة، مثالي للمكونات ذات الثقوب.
  • اللحام بالسحب: اللحام المستمر على طول مسار، مناسب لأطراف SMD أو المكونات ذات الملعب الدقيق.

3. الدقة والتحكم في الحركة

• دقة تحديد المواقع:
  • عادةً ما تحقق تكرارًا يبلغ 0.05–0.1 مم عبر محركات السائر/المؤازرة عالية الدقة والأدلة الخطية، وهو أمر بالغ الأهمية للحام الدقيق (مثل 01005 SMDs).
• خوارزميات الحركة:
  • تحاكي خوارزميات الاستيفاء المتقدمة (مثل المنحنى التكعيبي) إيماءات اللحام الشبيهة بالإنسان، مثل إمالة طرف المكواة أو تعديل الضغط لتكوين وصلة مثالية.
• تصميم مضاد للاهتزاز:
  • يقلل الإطار الصلب ومكونات التخميد من أخطاء تحديد المواقع الناتجة عن الاهتزاز الميكانيكي أثناء التشغيل.

4. معلمات العملية القابلة للتعديل

• ملف تعريف درجة الحرارة:
  • يمكن برمجة مراحل التسخين المسبق واللحام والتبريد للمكونات المعقدة التي تتطلب دورات حرارية خاضعة للرقابة.
• حجم اللحام وسرعة التغذية:
  • يمكن للمستخدمين ضبط قطر سلك اللحام (0.3–1.0 مم)، ومعدل التغذية، وسرعة التراجع لتجنب اللحام الزائد أو الوصلات الباردة.
• وقت التوقف والضغط:
  • التحكم في المدة التي تبقى فيها المكواة على الوصلة والقوة الهابطة المطبقة (عبر التعديل الميكانيكي)، مما يؤثر على تدفق اللحام وقوة الوصلة.

5. ميزات السلامة والحماية

• الامتثال لـ ESD (التفريغ الكهروستاتيكي):
  • هيكل مؤرض ومواد مضادة للكهرباء الساكنة لحماية المكونات الحساسة من التلف الثابت.
• تنبيهات ارتفاع درجة الحرارة والأعطال:
  • إيقاف التشغيل التلقائي إذا تجاوزت درجة حرارة الطرف الحدود الآمنة أو إذا تم اكتشاف أعطال في المحرك/نظام التحكم.
• زر إيقاف الطوارئ:
  • الإيقاف الفوري لجميع العمليات في حالة وقوع حوادث أو أعطال.

6. سيناريوهات التطبيق

• تصنيع الإلكترونيات:
  • الإنتاج الضخم للوحات PCB للإلكترونيات الاستهلاكية والسيارات والأجهزة الطبية، مما يضمن جودة وصلات متسقة.
• النماذج الأولية والإنتاج على دفعات صغيرة:
  • برمجة مرنة للإعداد السريع لتصميمات PCB المختلفة دون الحاجة إلى أدوات خاصة.
• الإلكترونيات الدقيقة والإصلاح:
  • مناسبة للمكونات ذات الملعب الدقيق (مثل BGA، QFP) وإعادة العمل على الوصلات التالفة حيث يكون اللحام اليدوي عرضة للخطأ.

7. مزايا اللحام اليدوي

• الاتساق: يزيل الخطأ البشري في التحكم في درجة الحرارة وحجم اللحام وتحديد المواقع.
• الكفاءة: يكمل المهام المتكررة أسرع بـ 2–5 مرات من التشغيل اليدوي، مع القدرة على العمل المستمر على مدار الساعة طوال أيام الأسبوع.
• توفير التكاليف: يقلل معدلات إعادة العمل (على سبيل المثال، من 5٪ إلى <1٪) ويقلل من تلف المكونات بسبب التحكم الدقيق.

معلمة المنتج:

وصف المنتج:

تجمع آلة اللحام شبه الأوتوماتيكية هذه بين التكنولوجيا المتقدمة والحرفية الرائعة لتقديم حلول لحام فعالة ودقيقة لصناعة الإلكترونيات. وهي تستخدم نظامًا ذكيًا للتحكم في درجة الحرارة، والذي يمكنه التحكم بدقة في درجة حرارة اللحام لضمان جودة وصلة اللحام المستقرة والموثوقة. بغض النظر عن مواجهة لوحات الدوائر المعقدة أو المكونات الإلكترونية الدقيقة، يمكن التعامل معها بسهولة لتحقيق لحام مثالي.

جهاز تغذية القصدير الفريد من نوعه مصمم بشكل رائع، وسرعة تغذية القصدير موحدة ومستقرة، والتي يمكن تعديلها بمرونة وفقًا للاحتياجات المختلفة. واجهة التشغيل بسيطة وبديهية، وسهلة الاستخدام، وحتى المبتدئين يمكنهم إتقان مهارات التشغيل بسرعة. في الوقت نفسه، يتمتع الجهاز باستقرار ومتانة جيدين، ومن خلال اختبار الجودة الصارم، يمكنه الحفاظ على أداء ممتاز في العمل عالي الكثافة لفترة طويلة.

تستخدم آلة اللحام شبه الأوتوماتيكية على نطاق واسع في التجميع الإلكتروني، والصيانة الكهربائية، وتصنيع معدات الاتصالات وغيرها من المجالات، مما يوفر دعمًا قويًا للمؤسسات لتحسين كفاءة الإنتاج، وتقليل التكاليف، وتحسين جودة المنتج. اختر علامتنا التجارية، هو اختيار الاحتراف والجودة.
