Shenzhen Zhongtu Automation Technology Co., Ltd. weideng0516@126.com 86-0755-2975-2717
تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZT
إصدار الشهادات: CE, ISO, RoHS
رقم الموديل: ZT-HXJ441-R
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 3100-3500/SET
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 15-30 يوم
شروط الدفع: T/T
القدرة على العرض: 100SET/شهر
اسم المنتج: |
آلة لحام أوتوماتيكية |
النموذج رقم: |
ZT-HXJ441-R |
التطبيق: |
صناعة الكهرباء والإلكترونيات، صناعة الإضاءة، صناعة السيارات |
الفيديو الخروج التفتيش: |
تم توفيرها |
تقرير اختبار الآلة: |
تم توفيرها |
المكونات الأساسية: |
PLC ، المحرك |
الجهد: |
تيار متردد 110~230 فولت |
حاضِر: |
5A |
حزمة النقل: |
صندوق خشبي |
المواصفات: |
80*78*85سم |
العلامة التجارية: |
ZT |
الأصل: |
شنتشن ، قوانغدونغ ، الصين |
القدرة على العرض: |
1000 |
قطر سلك اللحام: |
0.50608، 1.01.2ملم |
مصدر الهواء: |
0.4-0.6MPa |
حجم محطة اللحام: |
400×300×200 ملم |
لحام روبرت: |
لحام روبرت للوحة الدوائر المطبوعة |
النموذج: |
S5331RV |
اللون: |
الأبيض |
عنصر التدفئة: |
سيراميك |
الأبعاد: |
820 × 600 × 800 ملم (العرض × العمق × الارتفاع) |
وضع التحرير: |
قلادة التدريس |
نطاق XYZ: |
X400*Y:400*Z100mm |
نطاق التشغيل: |
X500 * Y1/300 * Y2/300 * Z100mm |
الوزن: |
5 كجم |
مادة طرف مكواة اللحام: |
النحاس |
سرعة اللحام: |
قابلة للتعديل |
أجزاء إلكترونية: |
آلة لحام أوتوماتيكية إلكترونية |
اسم المنتج: |
آلة لحام أوتوماتيكية |
النموذج رقم: |
ZT-HXJ441-R |
التطبيق: |
صناعة الكهرباء والإلكترونيات، صناعة الإضاءة، صناعة السيارات |
الفيديو الخروج التفتيش: |
تم توفيرها |
تقرير اختبار الآلة: |
تم توفيرها |
المكونات الأساسية: |
PLC ، المحرك |
الجهد: |
تيار متردد 110~230 فولت |
حاضِر: |
5A |
حزمة النقل: |
صندوق خشبي |
المواصفات: |
80*78*85سم |
العلامة التجارية: |
ZT |
الأصل: |
شنتشن ، قوانغدونغ ، الصين |
القدرة على العرض: |
1000 |
قطر سلك اللحام: |
0.50608، 1.01.2ملم |
مصدر الهواء: |
0.4-0.6MPa |
حجم محطة اللحام: |
400×300×200 ملم |
لحام روبرت: |
لحام روبرت للوحة الدوائر المطبوعة |
النموذج: |
S5331RV |
اللون: |
الأبيض |
عنصر التدفئة: |
سيراميك |
الأبعاد: |
820 × 600 × 800 ملم (العرض × العمق × الارتفاع) |
وضع التحرير: |
قلادة التدريس |
نطاق XYZ: |
X400*Y:400*Z100mm |
نطاق التشغيل: |
X500 * Y1/300 * Y2/300 * Z100mm |
الوزن: |
5 كجم |
مادة طرف مكواة اللحام: |
النحاس |
سرعة اللحام: |
قابلة للتعديل |
أجزاء إلكترونية: |
آلة لحام أوتوماتيكية إلكترونية |

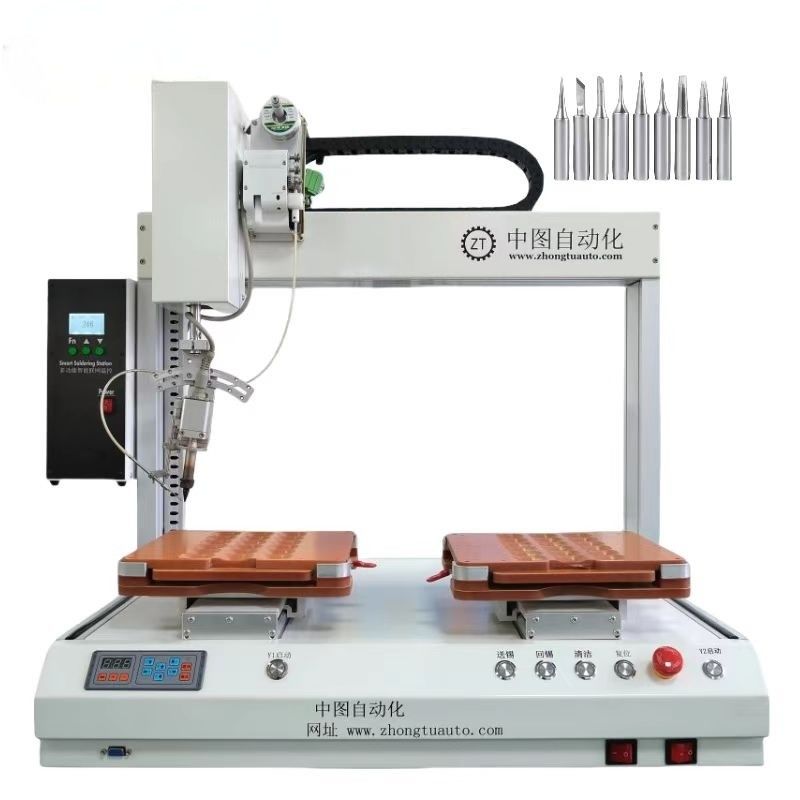

ZT آلة لحام أوتوماتيكية من طراز السيارات - الدقة تلتقي بالمتانة
مبدأ عمل آلة اللحام التلقائي يتضمن أساسا الأجزاء الرئيسية التالية:
1نظام تغذية القصدير:
• آلية تغذية القصدير: تتكون عادة من محرك تغذية القصدير، ومركب تغذية القصدير وقناة سلك القصدير. يوفر محرك تغذية القصدير الطاقة لدفع مركب تغذية القصدير للدوران.عندما يدور الدوار، يتم سحب سلك القصدير من لفة سلك القصدير ويتم تسليمه بدقة إلى موقف رأس حديد اللحام من خلال دليل سلك القصدير.
• التحكم في تغذية القصدير: نظام التحكم في آلة اللحام التلقائية سيُسيطر بدقة على سرعة وطول ووقت تغذية القصدير وفقًا للإجراءات والمعايير المحددة مسبقًا.مثلاً، في لحام الموقع ، قد يكون من الضروري فقط نقل كمية صغيرة من أسلاك القصدير. في حالة لحام السحب ، هناك حاجة إلى تغذية مستمرة ومستقرة للقصدير.
2نظام التدفئة:
• جسم التدفئة: هو المكون الأساسي لتوليد الحرارة ، ويتكون جسم التدفئة المشترك من قلب تسخين سيراميكي ، قلب تسخين عالي التردد ، إلخ. عندما يمر التيار عبر جسم التدفئة ،جسم التدفئة يحول الطاقة الكهربائية إلى الطاقة الحرارية، مما يسبب تسخين رأس الحديد السلطاني بسرعة.
• التحكم في درجة الحرارة: من أجل ضمان جودة واستقرار اللحام ، تم تجهيز آلة اللحام الآلية بالكامل بنظام تحكم دقيق في درجة الحرارة.عادة ما يتكون النظام من جهاز استشعار درجة الحرارة، دائرة التحكم في درجة الحرارة والجهاز التحكم. جهاز استشعار درجة الحرارة يراقب درجة حرارة رأس لحام الحديد في الوقت الحقيقي ، ويعيد إشارة درجة الحرارة إلى جهاز التحكم.وفقًا لقيمة درجة الحرارة المحددة مسبقًا وإشارة درجة الحرارة العكسية، يضبط جهاز التحكم قوة جسم التدفئة من خلال دائرة التحكم في درجة الحرارة ، بحيث يتم الحفاظ على درجة حرارة رأس لحام الحديد في النطاق المحدد.
3نظام المحرك:
• ذراع أو منصة روبوتية:نظام الحركة من آلة اللحام التلقائية بالكامل هي المسؤولة عن دفع رأس الحديد وآلية تغذية القصدير للتحرك وفقا للمسار المحدد مسبقا والموقفهناك نظامين عامين للحركة: الذراع الروبوتية والمنضدة. الذراع الروبوتية يمكن أن تحقق الحركة الحرة في الفضاء ثلاثي الأبعاد ولها مرونة عالية، والتي هي مناسبة لمهام لحام معقدة.يتم تحريك المنصة عادة في طائرة ومناسبة لحام مستقيم أو منحني بسيط.
• التحكم في الحركة: يتم التحكم في نظام الحركة بواسطة جهاز تحكم أو نظام تحكم خاص. يمكن للمشغل تحديد مسار اللحام، السرعة،وقت الإقامة والمعايير الأخرى للحركة عن طريق البرمجة أو تعيين المعاييروفقًا لهذه المعلمات ، يتحكم جهاز التحرك بدقة في حركة الذراع الروبوتية أو المنصة لضمان دقة ومتانة اللحام.
4عملية لحام:
• الرطوبة والانتشار: عندما تصل درجة حرارة رأس لحام الحديد إلى درجة حرارة اللحام المناسبة،نظام تغذية القصدير ينقل سلك القصدير إلى طرف رأس حديد اللحام، والأسلاك القصيرة تذوب بسرعة تحت حرارة رأس حديد اللحام ، وتصبح لحام سائل.سوف رطبة سطح المعدن لحام ونشر على سطح المعدنوظيفة التدفق هي أساسا لإزالة الأكسيد على سطح المعدن، والحد من التوتر السطحي لحام، وتحسين قابلية الرطوبة والسيولة لحام.
• الارتباط المعدني: مع انتشار اللحام ، تحدث تفاعلات معدنية بين اللحام والمعدن الذي سيتم لحامه ، مما يشكل مركبات بين المعادن.لتحقيق ربط صلب بين اللحام والمعدنعندما يبرد اللحام ويصبح صلبًا ، يتم تشكيل نقطة لحام موثوقة.
5نظام التحكم:
• وحدة التحكم الرئيسية: دماغ آلة اللحام التلقائي، المسؤولة عن تنسيق وتحكم عمل الأنظمة المختلفة.وحدة التحكم الرئيسية تتلقى إشارات ردود فعل من أجهزة استشعار درجة الحرارة، أجهزة استشعار الحركة، وما إلى ذلك، ويصدر أوامر التحكم وفقا للبرامج المحددة مسبقا والمعايير للسيطرة على عمل نظام تغذية القصدير، نظام التدفئة ونظام الحركة.
• واجهة الإنسان والآلة: توفر واجهة عملية مريحة للمشغل. يمكن للمشغل تعيين معايير اللحام، بدء أو وقف عملية اللحام،ومراقبة حالة اللحام من خلال واجهة الإنسان والآلةواجهة الإنسان-الآلة عادةً ما تتبنى الشاشة اللمسية والأزرار وغيرها من الطرق، سهلة التشغيل.
معايير المنتج:
|
الاسم:
|
الروبوت الآلي لحام
|
مكان المنشأ:
|
شنتشن، الصين
|
|
|
الصناعات المطبقة:
|
مصنع التصنيع ، SMT ، DIP
|
نقاط البيع الرئيسية:
|
أوتوماتيكي
|
|
|
الفيديو الخارجي للتفتيش
|
تم توفيرها
|
الوزن (كغ):
|
65 كجم
|
|
|
نوع التسويق:
|
المنتج الجديد 2024
|
الجهد:
|
220/110 فولت 50~60 هرتز
|
|
|
فترة الضمان:
|
1 نعم
|
الأبعاد:
|
850*750*850mm
|
|
|
ضمان المكونات الأساسية:
|
3 سنوات
|
سلك اللحام:
|
0سلك لحام من 6 إلى 1.5 ملم
|
|
|
المكونات الأساسية:
|
PLC
|
دقة الحرارة
|
±3 درجة
|
|
|
الطاقة:
|
680 واط
|
سرعة تغذية اللحام
|
1~50mm/s
|
|
|
التيار:
|
5A
|
التكرار الدقيق
|
± 0.02 ملم
|
|
|
النموذج
|
ZT-HXJ041R
|
ZT-HXJ441-R
|
ZT-HXJ4411-02
|
ZT-HXJ4411-02R
|
الأجهزةالتخصيص
|
|
قوة اللحام
|
200 واط
|
200/400واط 600واط
|
200/400 واط
|
200/400/600 واط
|
الحاجة
|
|
نطاق درجة حرارة التدفئة
|
0-550 درجة مئوية
|
||||
|
رقم محور الجهاز
|
4 محور
|
4 محور
|
4 محور
|
5 محور
|
السرعة الحركة القصوى
|
|
محور إكس
|
400ملم
|
400ملم
|
400ملم
|
400 ملم/2X
|
600ملم/ثانية
|
|
محور Y
|
300ملم
|
300mm/2Y
|
300mm/2Y
|
300mm/2Y
|
600ملم/ثانية
|
|
محور Z
|
100ملم
|
100ملم
|
100ملم
|
100ملم
|
400ملم/ثانية
|
|
المحور R
|
360 درجة
|
360 درجة
|
0
|
360 درجة
|
± 0.05 درجة خطأ
|
|
أخطاء درجة الحرارة
|
± 2 درجة
|
||||
|
قطر أسلاك القصدير
|
φ0.6mm-1.5mm
|
||||
|
سعة الملف التعليمي
|
256MB، حتى 999 ملف، ملف واحد حتى 1000 نقطة
|
||||
|
ضغط الهواء
|
4-5kg/cm2
|
||||
|
الوزن ((كغ)
|
58 كجم
|
68 كجم
|
75 كجم
|
85 كجم
|
مخصصة
|
|
الحجم ((ملم)
|
600*750*850
|
800*750*850
|
850*750*850
|
1000*750*850
|
على الطلب
|
الصور التفصيلية
ميزتنا:
خدماتنا:
|
ما قبل البيع
|
للبيع |
بعد البيع |
|
1مقدمة المنتج
2الاتصالات التقنية 3خدمة الاستشارات عن بعد
|
1أظهر المنتج
2أوضح بالتفصيل كيفية استخدام المنتج 3أجب على الأسئلة التي طرحها العملاء |
1خدمة فيديو دعم
2المعدات بأكملها مضمونة لمدة سنة واحدة
3.أجزاء القيادة / المحرك / التحكم مضمونة لمدة 3سنوات.
|
1من نحن؟
نحن مقرها في قوانغدونغ، الصين، بدءا من عام 2015، هناك ما مجموعه حوالي 50-200 شخص في مكتبنا.
2كيف نضمن الجودة؟
دائما عينة ما قبل الإنتاج قبل الإنتاج الضخم دائما التفتيش النهائي قبل الشحن
3ماذا يمكنك شراء منا؟
آلة لحام، آلة لحام دقيق، جهاز إعطاء الغراء، آلة المسامير
4لماذا يجب أن تشتري منا وليس من الموردين الآخرين؟
مع الخدمة المهنية للغاية والمهارة لتوفير أعلى أداء ولكن السلع بأسعار تنافسية، نجاح العميل هو نجاحنا.
5ما هي الخدمات التي يمكننا تقديمها؟
شروط التسليم المقبولة: FOB،CIF،EXW،FCA،CPT؛ عملة الدفع المقبولة:USD،EUR،HKD،CNY؛ نوع الدفع المقبول: T/T،PayPal،Cash؛
6.ما هو ضمانك للمنتج؟ كيف تنفذه؟
نحن نقدم ضمان 1 سنة للجهاز و 3 سنوات ضمان للوحة الرئيسية.
7.هل يمكنني شراء عينات منك؟
أنت مرحب بك لوضع طلب عينة لاختبار جودتنا العالية وخدماتنا
8.هل أنت مجرد شركة تجارية أم مصنع؟
نحن مصنعون محترفون لآلات الأتمتة منذ عام 2015.
